Βασικά δοχεία πίεσης Ⅱ

1. Δομή

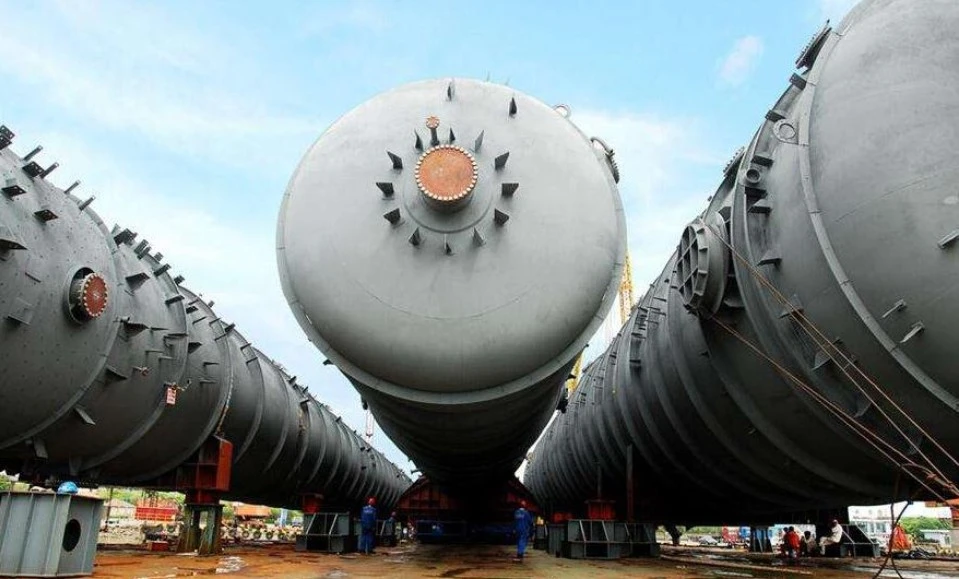

Τα δοχεία πίεσης αποτελούνται γενικά από κάννη (επίσης γνωστή ως κέλυφος), κεφαλή (επίσης γνωστή ως τελική τάπα), φλάντζα, στοιχείο στεγανοποίησης, άνοιγμα και ακροφύσιο (φρεάτιο, οπή χειρός, οπή καθρέφτη, ακροφύσιο εισαγωγής και εξόδου υλικού), εξαρτήματα (επίπεδο μετρητής, ροόμετρο, σωλήνας θερμοκρασίας, βαλβίδα ασφαλείας κ.λπ.) και υποστήριξη.

2. Κοινές πολλές τιμές πίεσης
Πίεση δοκιμής > Πίεση σχεδιασμού μεγαλύτερη από ή ίση με την πίεση σχεδιασμού δίσκου διάρρηξης Μεγαλύτερη ή ίση με την πίεση ρύθμισης της βαλβίδας ασφαλείας Μεγαλύτερη ή ίση με τη μέγιστη πίεση εργασίας
ΥΓ: Τα περισσότερα είναι μεγαλύτερα.

3. Ταξινόμηση των επιπέδων πίεσης
1) Δοχείο χαμηλής πίεσης (L), 0.1MPa Μικρότερο ή ίσο με P< 1.6MPa;
2) Δοχείο μέσης πίεσης (M), 1,6 MPa Μικρότερο ή ίσο με P< 10.0MPa;
3) Δοχείο υψηλής πίεσης (H), 10.0 MPa Μικρότερο ή ίσο με P< 100.0MPa;
4) Δοχείο εξαιρετικά υψηλής πίεσης (U), P Μεγαλύτερο ή ίσο με 100,0 MPa

4. Ταξινόμηση δοχείων πίεσης
Σύμφωνα με τα διαφορετικά υλικά που περιέχονται στο δοχείο πίεσης, το μέσο μας χωρίζεται σε δύο ομάδες και κάθε ομάδα χωρίζεται σε τρεις κατηγορίες.
Η πρώτη ομάδα μέσων: ο βαθμός τοξικότητας είναι εξαιρετικά επιβλαβής, εξαιρετικά επιβλαβή χημικά μέσα, εκρηκτικά μέσα, υγροποιημένο αέριο.
Η δεύτερη ομάδα μέσων: αποτελείται από μέσα εκτός της πρώτης ομάδας, όπως χημικά μέσα με μέτρια τοξικότητα, συμπεριλαμβανομένων των υδρατμών, του αζώτου κ.λπ.

5 Βαλβίδα μείωσης πίεσης
Η αρχή λειτουργίας της βαλβίδας μείωσης πίεσης είναι να χρησιμοποιεί το διάφραγμα, το ελατήριο, το έμβολο και άλλα ευαίσθητα στοιχεία για να αλλάξει το κενό μεταξύ του δίσκου της βαλβίδας και της έδρας και να παράγει στραγγαλισμό όταν περνά το μέσο, ​​έτσι η πίεση πέφτει και αποσυμπιέζει τη βαλβίδα.

6. Μανόμετρο
Το μανόμετρο είναι ένα όργανο που δείχνει τη μέση πίεση στο δοχείο και είναι μια σημαντική συσκευή ασφαλείας για το δοχείο πίεσης.
Το μανόμετρο εμβόλου χρησιμοποιείται συνήθως ως τυπικό όργανο για τη βαθμονόμηση, το μανόμετρο υγρής στήλης χρησιμοποιείται γενικά μόνο για τη μέτρηση πολύ χαμηλής πίεσης, τα δοχεία πίεσης χρησιμοποιούνται ευρέως σε διάφορους τύπους μανόμετρο ελαστικών στοιχείων.

7. Μετρητής στάθμης υγρού
Ο μετρητής στάθμης υγρού, γνωστός και ως μετρητής στάθμης υγρού, χρησιμοποιείται για την παρατήρηση και τη μέτρηση της αλλαγής της θέσης του υγρού στο δοχείο. Ειδικά για δοχεία που περιέχουν υγροποιημένα αέρια, ο μετρητής στάθμης είναι μια απαραίτητη συσκευή ασφαλείας.

8. Θερμόμετρο
Το θερμόμετρο είναι ένα όργανο που χρησιμοποιείται για τη μέτρηση του βαθμού ψυχρού και θερμότητας μιας ουσίας και μπορεί να χρησιμοποιηθεί για τη μέτρηση της θερμοκρασίας ενός μέσου δοχείου πίεσης. Για δοχεία όπου πρέπει να ελέγχεται η θερμοκρασία του τοίχου, πρέπει επίσης να εγκατασταθεί ένα θερμόμετρο για τη μέτρηση της θερμοκρασίας του τοίχου.
